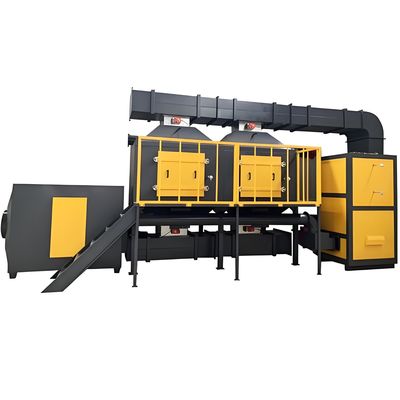

Adsorpsiyon Desorpsiyon Katalitik Yanma Atık Gazı Arıtma Ekipmanı

Atık gaz arıtma ekipmanı: Adsorpsiyon ve desorpsiyon + katalitik yanma ekipmanı

(1) Ekipmanın giriş

Aktif karbon adsorpsiyonu ve desorpsiyonu, endüstriyel atık gazlardaki kirletici maddeleri adsorbe etmek için aktif karbon moleküler filtre kullanımı anlamına gelir.ve farklı atık gaz bileşenleri için uygun moleküler filtre seçinMoleküler geçirgen doymaya ulaştığında, kirleticiler çekilir.ve katalitik yanma teknolojisi, endüstriyel atık gazındaki organik maddeyi karbondioksit ve suya derin oksitlemek için kullanılır, böylece arındırma amacına ulaşır.

Adsorpsiyon ve desorpsiyon arıtma ekipmanları genellikle egzoz gazı toplama ünitesi, ön işleme ünitesi, adsorpsiyon ünitesi, katalitik yanma ünitesi, desorpsiyon ünitesi, ısı değişim ünitesi,vb..

(2)Moleküler filtre adsorpsiyon ve desorpsiyonun çalışma prensibi

Adsorpsiyon fanının etkisiyle, organik atık gaz, hava girişinden ön filtre kutusuna girer.Ön filtre, atık gazdaki parçacıkları filtreler ve parçacıkların emici katmana girmesini ve moleküler geçirgenin mikroporlarını tıkamasını önler., arıtma etkisini etkiler.

Daha sonra egzoz gazı, ön filtre aracılığıyla her iki tarafta da adsorpsiyon ve desorpsiyon kutularına giriyor (ortada bir atlama yalıtım tabakası sağlanıyor,ve organik egzoz gazının konsantrasyonu standardı karşıladığında, atma valfi doğrudan boşaltmak için açılır), ve adsorpsiyon ve desorpsiyon kutusundaki adsorpsiyon tabakası organik egzoz gazını adsorbe eder ve arındırır.

Katalitik yanma aygıtı, adsorpsiyon katmanının üzerinde yerleştirilmiştir.Zeolit moleküler filtre (veya aktif karbon moleküler filtre) adsorpsiyon tabakası doygunluğa yakın olduğunda (egzoz konsantrasyonu ayarlanmış değere ulaşır), PLC denetleyicisi otomatik olarak hava giriş valfini kapatır, katalitik yanma hava giriş valfini ve katalitik yanma elektrikli ısıtıcını açar.

Taze hava, enerji tasarrufu cihazı tarafından desorpsiyon fanının etkisiyle belirli bir sıcaklığa kadar ısıtılır ve daha sonra desorpsiyon için adsorpsiyon tabakasına girer.Desorbe edilen gaz katalitik yanışa girer, yanır ve CO2'ye oksidlenir., H2O ve diğer maddeler katalizörün etkisi altındadır. Yanmış gaz egzoz kapısından boşaltılır ve üründe ikincil kirlilik yoktur.

(3)Süreç analizi

1Adsorpsiyon konsantrasyonu-desorpsiyon ve desorpsiyon-katalitik parçalanma süreci akışı.2 aktif karbon adsorböründen ve 1 katalitik parçalayıcıdan oluşur (düşük basınçlı fanlarla tamamlanır)Atık gaz, toz ve granüler maddeleri çıkarmak için önceden işlentikten sonra, A ve B aktif karbon alıcılarına gönderilir.Tedavi edilen gaz önce otomatik olarak aktif karbon adsorbörü B'ye geçirilir (aktiv karbon adsorbörü A, adsorpsiyon işlemini durdurur). , ve daha sonra sıcak gaz akışını kullanarak aktif karbon adsorbörü A'yı aktif karbondan organik maddeyi desorbe etmek için desorbe edin. Desorpsiyon sürecinde,Organik atık gaz yoğunlaştırılmıştır., ve konsantrasyonu orijinaline kıyasla onlarca kat arttı ve 2000 ppm'den fazlaya ulaştı. Konsantre atık gaz katalitik parçalama cihazına gönderilir,ve sonunda CO2 ve H2O olarak boşaltılır..

2 Desorpsiyon ve desorpsiyon tamamlandıktan sonra, aktif karbon adsorbörü A bekleme durumuna girer.Sistem otomatik olarak geri döner ve aynı anda aktif karbon adsorbörü B'yi desorbe eder ve desorbe eder.Bu döngü işe yarıyor.

Organik atık gaz konsantrasyonu 2000ppm'nin üzerine ulaştığında, katalitik yatakta dış ısıtmadan kendiliğinden yanma sürdürülebilir.Bu çözüm sadece enerji tüketimini büyük ölçüde tasarruf etmekle kalmaz, aynı zamanda katalitik parçalayıcının işleme kapasitesinin sadece orijinal egzoz gazı arıtma kapasitesinin 1/5'ini (60.000m3/h) gerektirdiği için ekipman yatırımını azaltır.Bu çözüm hem sürekli hem de aralıklı çalışma için uygundur..

Tek bir aktif karbon adsorbörünün desorpsiyonu ve desorpsiyonu yaklaşık 2-3 saat sürer.

5 Adsorpsiyon fanı bir frekans dönüştürücü ile kontrol edilir ve gerekli hava hacmine veya cihaz girişindeki net negatif basınca göre ayarlanabilir.
